ダイカスト製品の製造・販売

株式会社川金ダイカスト工業はダイカストの先進メーカーとして、自動車、二輪車、船外機の機能部品から通信・光学機器、産業機械、建材・事務機器、計量機器まで幅広いダイカスト製品を製造・販売しております。

ダイカストとは

ダイカストとは精巧に作り込まれた金型に、溶解したアルミニウム、亜鉛、マグネシウムなど非鉄金属の合金を高速かつ高圧で注入し、瞬時に成形する技術および製品のことをいいます。

ダイカスト製品は、自動車部品、二輪車部品、船舶部品、家電製品、OA機器、産業機器、建築部材などさまざまな分野で用いられており、私たちの暮らしの中で活用されています。

ダイカストは精密な寸法、正確な仕上り、優れた強度、複雑な形の製品を大量生産できる等の多くの特長があり、軽量で耐久性に富み、リサイクル可能なため環境保全の点からも需要が増加しています。

矢印
ダイカスト

新技術ナノキャスト

ナノキャストとは、従来のセミソリッドダイカスト技術と比較して、高品質・高稼働・低コスト・省スペースという特長を有しております。

株式会社川金ダイカスト工業では、お客様のご要望や仕様環境等にあわせ、最適な製法・技術を用いて、高品質な製品を製造・販売しております。

ナノキャストの特徴

  半凝固ダイカスト ナノキャストの特長



SSM
(従来製法)
ナノキャスト
①金属組織の
結晶粒
(組織が均一)
100μm 約50μm

高品質化

高強度・高靭性に優れた製品が得られ、
高耐圧分野への用途拡大が期待。

②スラリー
生成時間
120〜300sec 5〜40sec

高稼動化

大幅な時間短縮により生産性アップ。

③使用材料 AC4CHのみ 多様特性

低コスト化

コスト低減、品質安定の確保が可能。
機能に合わせた材料選定が可能。

④溶解保持炉 ビレット材の為
再生不可
リターン可能

低コスト化

材料のリターンが可能になり低コスト化。

⑤装置 大規模 コンパクト

省スペース化

初期設備投資のコスト削減が可能

新技術ナノキャスト

新技術「ナノキャスト法」(半凝固ダイカスト)

ダイカストの種類

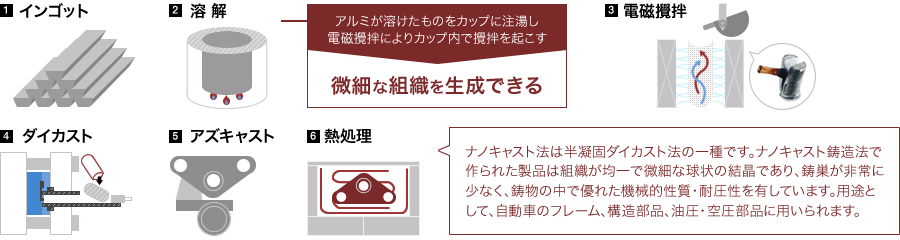

ナノキャスト・生産工程

鋳物の中で最高の機械的性質・耐圧性を実現した技術

ナノキャスト・生産工程

工法別の仕様比較

  一般ダイカスト ナノキャスト GDC(重力鋳造) 砂型(鋳物)
材質 ADC12 AC4C/AC4CH AC4C/AC4CH AC4C/AC4CH
(ADC6,ADC10・・・・)
組織状態 微細(内部まで)
結晶粒径(μm) 50~60
ガス量(cc/100g-Al) 10~90 0.2~3
硬度(HB) 74.1 58【65~85(T6)】 57/58 57/58
熱処理対応 △(×)
鋳巣 △~○
引張強度(MPa) 228 280~300 145/160 145/160
0.2%耐力(Mpa) 154 95【230~250(T6)】 85/95 84/95
伸び(%) 1.4 6.0~ 3.7/3.8 3.7/3.8
型命数(ショット) 100,000~150,000 500,000~ 100,000 -1
溶湯温度(℃) 680~720 630~650 680~720 680~720
鋳込温度(℃) 650~690 590~600 650~690 650~690
サイクル(秒) 35~50 35~60 100 ~500 1000~
型費(一般ダイカストとの比較) 100 100 50~60 30~40
製品費(一般ダイカストとの比較) 100 110~130 500~ 500~

ナノキャストのメリット

投資金額の大幅削減

※例:10,000台/月×5年(60ヶ月)=600,000台、生産する製品の金型投資総額は…

(金型命数 一般ダイカスト:150,000ショット、ナノキャスト:500,000ショット。1型:500万円で算出)

金型投資額を4分の1に低減

仕損費削減(良品率UP)

製品形状や肉厚の問題、機械加工後の漏れ不良により歩留まりの悪い製品や、

漏れ救済のための含浸等で追加費用が発生している場合…

ナノキャストはヒケ巣や内部欠陥が極端に少ない製法です。(ガス量:5cc以下/100g-Al)

半凝固状態のまま、金型に充填するので、一般ダイカストが苦手な肉厚形状でも内部巣は、ほとんど発生しません。後工程でのロス費用低減に有効な製法です。
